샤크-핀 디자인으로 전원부 쿨링에 좋은 쿨러! - [잘만 CNPS10X Optima]

국내 냉각솔루션 전문업체로 유명한 ㈜잘만테크는 그동안 타워형 CPU쿨러 제품에 CPU(프로세서)와 접촉하는 베이스부분은 모두 일반적인 평판형태였습니다. 하지만, 작년 첫 자사 제품으로 히트파이프가 CPU에 직접 접촉하는 DTH(Direct Touch Heat-pipe) 방식을 92mm 모델 CNPS7X Performa를 출시했습니다. 그리고, 올해 첫 신제품 타워형 CPU쿨러 제품으로 처음으로 120mm 모델에도 이 DTH방식을 적용한 모델을 출시했습니다. 바로, “CNPS10X Optima(옵티마)”가 그 모델입니다. 그럼, CNPS10X의 다섯 번째 모델이자 첫 120mm 타워형 쿨러에 DTH방식을 적용한 잘만의 CNPS10X Optima를 살펴보도록 하겠습니다.

Specification
모델명	CNPS10X Optima
크기	132x85x152mm(깊이x폭x높이)				무게		630g
소켓 지원	인텔		AMD
	LGA 1366 / 1156(5) / 775		FM1 / AM3+ / AM3 / AM2+ / AM2
히트파이프	4개(지름 6mm)
팬(FAN)	크기(높이T)	속도(RPM)		소음(dBA)		연결(Connector)
	120mm(25T)	1000~1700 RPM(±10%)		17~28dBA(±10%)		PWM(4Pin)









CNPS10X Optima의 가장 큰 특징은 제조사인 잘만에서 120mm 쿨러 제품에 처음으로 DTH방식을 적용했다라는 점입니다. 이 부분은 제품 박스를 통해서 강조를 하고 있어 쉽게 제품의 핵심 포인트가 DTH방식이라는 것을 알 수 있습니다. 그리고, 기존 CNPS10X 시리즈에 제공되는 팬 블레이드(날개)와 달리, 이번 모델에선 일명 “상어 지느러미” 디자인이라 불리우는 샤크-핀(Shark’s Fin) 블레이드가 적용되었다는 점도 언급을 하고 있겠습니다.









그리고, CNPS10X Optima의 기본 스펙을 확인할 수 있는데, 인텔의 하이엔드 프로세서 샌드브릿지-E를 제외하고는 인텔/AMD 기본적인 소켓 지원을 모두 해주고 있는 것을 확인할 수 있습니다. 그리고, 쿨러의 높이가 152mm이라는 점에서도 미들타워 케이스와 호환성이 높다라는 점을 짐작할 수 있겠습니다.









박스 후면에는 각 나라별 언어로 제품의 특징을 언급하고 있는데, 한국어 역시 포함이 되어 있습니다.











이번 제품은 포장에서도 새로운 모습을 확인할 수 있습니다. 기존 자사 제품들 모두 캡(CAP) 방식으로 포장이 되었지만, 이번 제품으로 처음으로 우레탄 폼을 사용한 포장을 했습니다. 쿨러를 비롯한 구성품에는 설명서, 인텔/AMD 공용 백플레이트, 인텔용 클립, AMD용 클립 A, 팬 클립, 로딩 블록, 사이드 캡, 볼트, 너트, 양면 테이프, 써멀 컴파운드(ZM-STG2M)로 이루어져 있습니다. 기존 구성품들과 큰 차이가 없어 일부 기존 모델과도 호환이 가능하겠습니다.

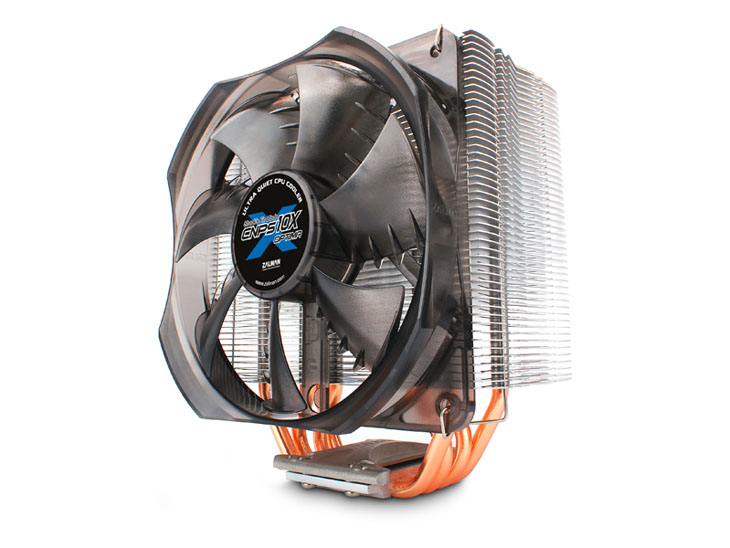

CNPS10X Optima 외형을 살펴보면, 먼저 방열핀 디자인이 X자형의 상하좌우 대칭형임을 확인할 수 있고, 제일 상위 방열핀에 모델명이 양각으로 새겨져 있습니다. 좌우 양쪽에는 팬 장착시 사용되는 클립부분이 걸리는 홈 처리가 되어 있겠습니다. 그리고, 방열핀의 총 개수는 47개이며 각 핀 간의 간격은 약 2mm를 유지하고 있겠습니다.









CNPS10X Optima에 사용된 히트파이프의 총 개수는 4개이며, 지름 6mm를 가졌습니다. 또한, U자형 구조를 가져 8개의 히트파이프 효과를 낼 수 있도록 했으며, 구리 재질 그대로 도금은 되어 있지 않겠습니다. 방열핀과 히트파이프 통과 방식은 수작업인 관통식으로 소비자 입장을 고려해 제품 단가를 낮추는 효과를 가져오겠습니다.









그리고, CPU와 맞닿는 베이스 부분은 앞서 언급한 DTH(Direct Touch Heat-pipe) 방식임을 확인할 수 있습니다. 이런 히트파이프 직접 접촉식이 최근 많이 나오고 있는데, 좀 더 열 전달을 신속하게 할 수 있는 효과가 있기 때문이겠습니다.









끝으로, CNPS10X Optima에 기본적으로 제공되는 120mm 팬을 살펴보면, 블레이드(날개)가 총 7개이며, 각 블레이드 디자인이 상어 지느러미(Shark’s Fin)를 연상케 하는 형태를 가졌습니다. 팬 연결 작동 방식은 PWM방식이 되겠습니다. 팬 속도 범위는 1000~1700RPM이 되겠습니다. 그리고, 제공되는 팬 클립을 통해 쿨러에 장착을 할 수 있고, 클립이 총 4개 지원되기 때문에 사용자가 듀얼-팬 구성으로도 장착을 할 수 있겠습니다.









CNPS10X Optima의 장착은 기존 잘만의 자사 제품들과 다르지 않습니다. 백플레이트에 너트와 사이드 캡을 결합한 후, 쿨러에는 사용자 프로세서 맞춰 인텔 혹은 AMD용 클립을 장착합니다. 그리고, 제공되는 볼트(스크류)를 사용해 장착하면 되는데, 기존 제품과 다른 점이라면 기존 잘만의 타워형 쿨러에는 렌치를 이용한 볼트가 제공되었지만, 이번 제품에선 렌치 없이 일반 +자 드라이버 공구를 통해서도 사용할 수 잇는 +자형 볼트가 지원되었다라는 점입니다.









장착 후 쿨러와 가장 가까이 위치한 메모리 슬롯에 메모리를 장착해 간섭 여부를 확인해 본 결과, 팬과 메모리와의 간섭이 없음을 확인할 수 있었습니다. 소비자 입장에선 구입시 간섭에 대한 큰 우려는 하지 않아도 될 것으로 보입니다.









이제, CNPS10X Optima의 냉각 성능을 확인해보도록 하겠습니다. 타워형 쿨러라는 점과 진행에 사용된 프로세서가 인텔 i5-2500K라는 점에서 기본 클럭보다는 1차, 2차의 오버클럭(4.5GHz/4.9GHz) 상황에서 진행해 비교 모델과 냉각 성능을 비교해 보겠습니다. 진행 방향은 Prime95 프로그램을 10분간 실행(LOAD) 한 후 종료, 5분간의 IDLE로 돌아가는 방향이 되겠습니다.

테스트 시스템(Test System)
CPU(프로세서)	Intel Core i5-2500K(OverClock – 4.5GHz) Intel Core i5-2500K(OverClock – 4.9GHz)
M/B(메인보드)	ASRock P67 Extreme 4 Gen3
RAM(메모리)	GeIL DDR3 2GB x 2EA(4GB)
VGA(그래픽카드)	Gainward Gefroce 9500GT(Fanless)
Storage(저장장치)	Zalman F-Series 60GB SSD
PSU(파워서플라이)	SuperFlower  SF-500P14FG Golden Silent(Fanless)
Termometer(온도측정)	TES-1384
Thermal Compound(써멀 컴파운드)	Thermalright Chill Factor 3
Programs	Prime 95, HWMonitor, CPU-Z, RealTemp

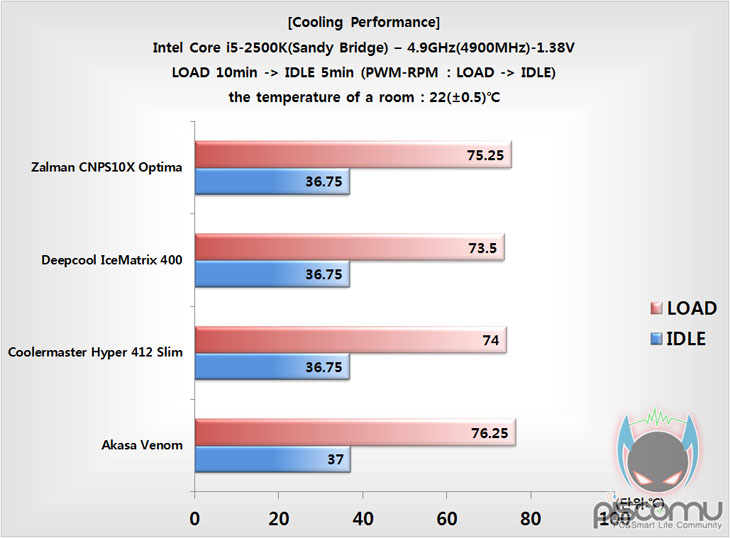

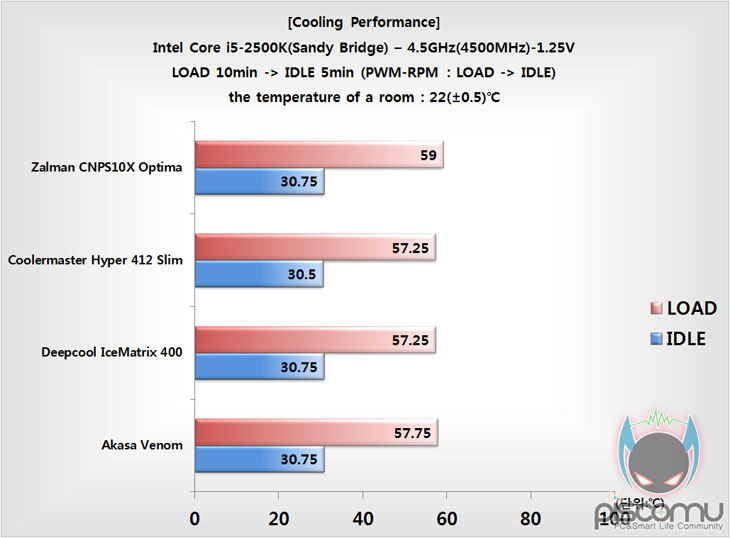

흔히 말하는 국민오버의 1차 오버클럭(4.5GHz)상황에서 CNPS10X Optima의 냉각 성능을 확인해 보면, LOAD 상황에선 비교모델들에 비해 약 2℃가량 높은 결과를 보여줬으며, IDLE 상황에선 비슷한 수준을 보여줬습니다. 격차는 크지 않지만, LOAD에서의 상황이 조금 아쉽다 할 수 있겠습니다. 좀 더 전압을 높여 4.9GHz인 2차 오버클럭 상황에서의 냉각 성능을 확인해보면, LOAD에서의 결과는 앞서 1차보다는 좀 더 나은 결과를 보여줬습니다. 하지만, 역시 격차는 크지 않습니다. IDLE상황은 동일하게 모델 모두 대등한 수준을 보여줬습니다. 비교모델들과 격차가 크지 않기 때문에 전체적으로 냉각 성능은 무난하다 할 수 있겠습니다. 이번엔 2차 오버클럭 상황에서의 전원부 온도를 확인해 보았습니다. 쿨러에의 냉각 영향을 얼마나 받는지 확인을 해 본 결과, 전체 중 CNPS10X Optima가 가장 낮은 온도를 보여줘서 전원부에 대한 쿨링 영향을 많이 주는 것으로 확인할 수 있겠습니다. 이는 풍량이 그만큼 전달이 잘 된다는 의미로 이를 뒷받침해주는 것이 이번에 적용된 샤크-핀 디자인의 팬 블레이드가 아닐까 생각해 봅니다. 비교 모델 중 듀얼 팬 제품보다 더 좋은 결과라 전원부 쿨링에 민감한 소비자에겐 매리트 있는 부분이라 생각됩니다.

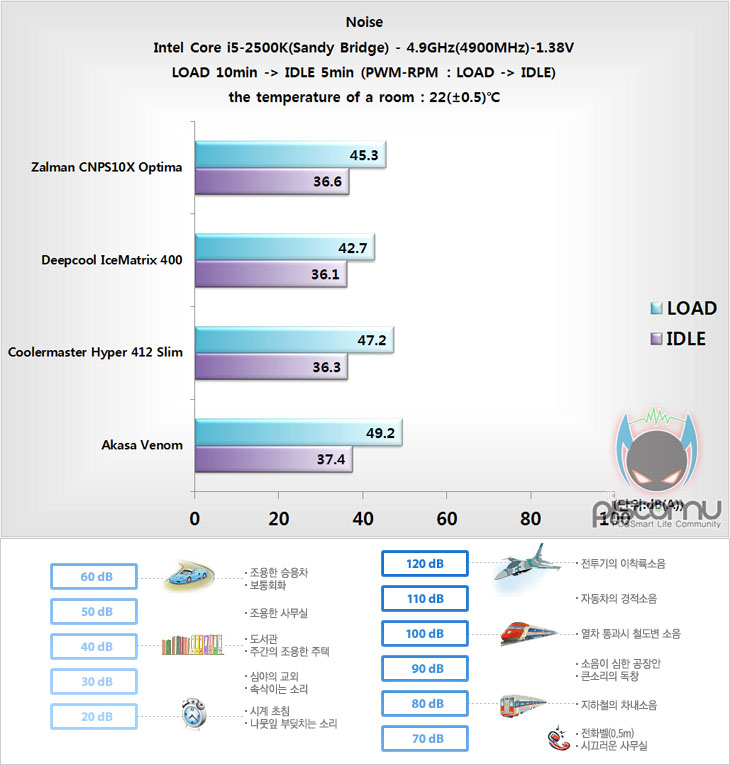

끝으로, CNPS10X Optima의 팬 속도와 소음을 측정해 보았습니다. 최대 속도는 비교 모델 중 2번째로, 최저 속도는 가장 높게 나타났습니다. 그리고, 소음에선 이를 반영해주듯, LOAD에선 약간 소음이 있으며, IDLE은 비교적 정숙한 편을 보여줬습니다.

Model(FAN RPM)	Max	Min
Zalman CNPS10X Optima	1773	1110
Coolermaster Hyper 412 Slim	1626	891
Deepcool IceMatrix 400	1599	853
Akasa Venom	1864	1031











잘만 120mm 타워형 쿨러 중 첫 DTH방식이 적용된 CNPS10X Optima는 보급형 모델답게 냉각 성능은 무난하게 보여줍니다. 오히려, 샤크-핀 블레이드로 인한 풍량 전달이 잘되어서 전원부에 대한 쿨링 효과를 더 잘 보여줘 무난하게 오버클럭을 즐기는 소비자에게 적합한 제품이라고도 할 수 있겠습니다. 여기에 듀얼 팬 구성이 가능하다라는 점에서 아쉬운 프로세서 냉각 성능은 소비자가 팬을 추가로 장착해 충분히 채울 수 있을거라 생각됩니다. 조금 아쉬다면 듀얼 팬 방식이기 때문에 팬이 2개 모두 제공되었으면 좋지 않았을까 생각해봅니다. 그래도, 메모리와의 간섭도 없고 전원부에도 쿨링효과를 잘 줘서 보급형 CPU쿨러로썬 손색이 없는 제품이라 할 수 있겠습니다.
